MBD -基于模型的产品数字化定义 (Model Based Definition)

Who is using MBD?

MBD 是由世界顶级航空企业波音公司提出并制定相应的规范,波音公司在2004年开始研制的波音787飞机中、全面采用MBD新技术,实现了产品设计 CAD和制造CAM 高度 集成。整个研制过程无图纸化,大大缩短了研发时间和成本。随后大量的航空和汽车行业的公司开始使用MBD技术。
产品数据定义的发展过程

在产品三维模型中描述与产品相关的所有设计信息、工艺信息、产品属性以及管理信息的先进的产品数字化定义方法。各类信息按照模型的方式进行组织管理、显示、传递和重用。

MBD作为产品定义唯一的数据源,彻底改变了传统的二维图纸为主、三维模型为辅来定义产品的方式,开创了一个新的产品研发模式。

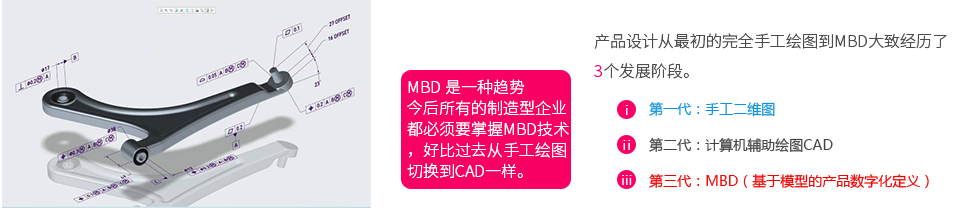

产品设计从最初的完全手工绘图到MBD大致经历了3个发展阶段。
MBD技术 彻底改变 了产品研发模式
咨询热线:0512-62658462

影响产品 设计-工艺-制造-检验

MBD技术彻底改变了产品研发模式
  • 信息传递从图纸模式 改变了 模型传递
  • 制造模式从模拟量传递改变全数字化传递
  • 研发模式从串行模式改变并行研发模式
为什么选择MBD (Model Based Definition)

与传统的二维图纸标注相比,有着本质的区别,它解决了长期困扰的一个重大问题,即三维标注和模型一体的问题。三维标注和模型成为一体,不需要针对三维模型和二维图之分别进行维护,三维模型和标注构成的产品数模可以直接进行仿真分析、工艺设计等应用。

MBD与传统的二维图纸标注相比的优势

MBD改变了研发模式
基于MBD 的产品并行协同设计

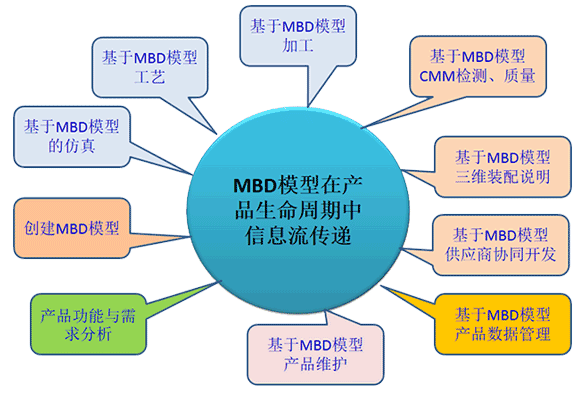

MBD模型在产品生命周期中信息的传递

我将学习到... What I will learn
咨询热线:0512-62658462
  • 1 MBD相关标准详细介绍
  • 2 MBD实施挑战与建议
  • 3 MBD术语与定义
  • 4 MBD数据集的标示与控制
  • 5 MBD产品数据通用要求
  • 6 产品定义数据包TDP的内容与层次关系
  • 7 MBD数据集的组织和管理(视图的命名和组织)
  • 8 MBD数据结构及其工程应用(零部件和装配体MBD数据结构)
  • 9 MBD在数字数字化制造中应用
  • 10 基于MBD的数字化工艺
  • 11 基于MBD的数字化制造
  • 12 基于MBD数字化检测
  • 13 MBD与传统二维图的区别
  • 14 MBD基准的应用
  • 15 MBD正负公差的标注
  • 16 MBD几何公差的应用
  • 17 焊接件MBD应用
  • 18 机加工件MBD应用
  • 19 钣金件MBD应用
  • 20 ISO标准最新符号在MBD中应用
  • 21 MBD在软件中具体的实施 (基于UG PMI 模块产品的MBD)
  • 22 MBD模型轻量化技术应用(数据的查询和重用)

在欧美的汽车制造及相关行业工作经验十多年、奥曼克. 中国高级咨询师、美国机械工程师协会(ASME)认证的GD&T高级专家、中国产品几何技术标准化技术委员会专家、博世汽车数字化仿真高级专家、博世汽车企业明星培训老师、西门子UG软件高级专家。

学习与提升
奥曼克的GD&T咨询师都获得ASME认证的GD&T高级专家资格-GDTP-S认证
武汉、上海、广州多地开课
本课程详细介绍了两大类检具(欧洲计量型检具和北美功能性检具)的实现和应用。
武汉、上海、广州多地开课
课程根据了GD&T和正负公差标准ASME Y14.5M-1994和ISO1101的要求,阐述了制造业装配过程对尺寸链和公差分析知识。
武汉、上海、广州多地开课
